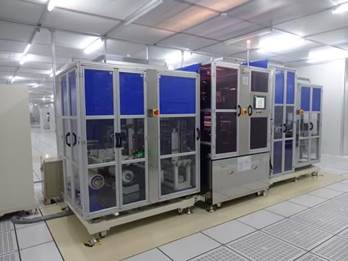

触摸屏网面AVI/AOI检测--Web Inspection System 网面检测系统
塑料网面检测系统提供可靠的缺陷检测，，，，，准确的缺陷识别和高质量的可视化图片，，，，，是一个开放的可拓展平台。 。。。。 。
装备规格要求：

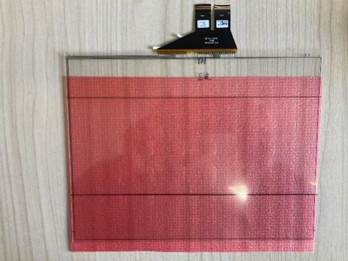

一、Line name产线名称：Touch Panel
二、Material 质料：Optical Film 上下料方法：卷对卷
三、Line speed产线速率：Depends on how many fake defects(cannot guaranty the line speed)
四、Sheet width薄膜宽度：Min 390 - Max 510 mm
五、Sheet thickness薄膜厚度：50-100 microns(DITO)
六、Web wander偏移量：< 1mm (including centering variation)
七、Environment Temp 情形温度：Lower than 50℃ (around the camera)
八、Humidity 湿度：Lower than 90%RH
九、TARGET DEFECT 目的缺陷
1) The target defects are Cu residue, Bubble, Dot, Dent, Scratch, Dirt.
检测的目的缺陷为Cu残留,气泡，，，，，Dot，，，，，凹痕，，，，，划伤，，，，，Dirt。 。。。。 。
2) The size of defects is bigger than the resolution with sufficient contrast(S/N>3)
缺陷尺寸大于区分率，，，，，且有足够的信噪比(S/N>3)。 。。。。 。
3) The target inspection area is only the Viewing Area(VA). The Copper Trace Area(TA)and the Exclusive Area (EA) are out of scope.
目的检测区域只是VA.铜TA 和 EA不是检测目的区域。 。。。。 。
4) Mura, Pixelated Cu residue and other unknow defects are out of scope。 。。。。 。
Mura,Pixelated (散点状)Cu残留和其他未知缺陷不是检测目的。 。。。。 。
5) If the piece is not square (include corner R etc.), increasing overkill. 若是工件不是正方形的（包括圆角R等），，，，，则会增添过杀。 。。。。 。

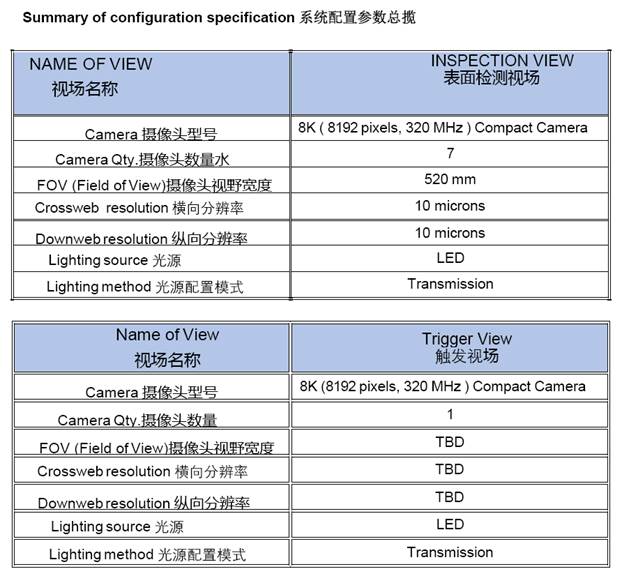

十、光学设置：（参考）
