FPC Bonding可以实现高效、稳固的电路毗连。。。。。。ACF胶是用于液晶面板的TAB或COG的Bonding，，，，，，其要求的手艺含量和精度都较量高，，，，，，PCB Bonding 后经�；；；；；；岱浩�ACF金手指溢胶不良，，，，，，本机台主要举行ACF金手指溢胶不良的检测，，，，，，提高产线良品率。。。。。。
| 项目 | 性能指标 |
| 机台功效 | PCB Bonding 后检测ACF金手指溢胶不良 |
| 检测区域 | FPC 区 |
| 检测缺陷 | 溢胶规模小于0.1mm 判断位 NG |
| 可检测产品最大尺寸 | C145 单个P板尺寸266×42 mm，，，，，，制品尺寸（cell+FPC+P板）361×173 mm |
| C131 单个P板尺寸275×40 mm，，，，，，制品尺寸（cell+FPC+P板）307×215 mm | |
| 检测精度 | 可检出30um以上缺陷 |
| 检测速率 | 可顺应2000-2500 mm/分钟的传送带速率 |
| 检测流程 | 自动识外传送带上是否有液晶模组通过，，，，，，并对传送带上通过的液晶模组自动举行照相;一个液晶模组将收罗数张图片; |
| 自动识别液晶模组的条码，，，，，，凭证差别的条码，，，，，，并将每个模组的多个图片按各模组的目录名（条码号）存储到工控机中，，，，，，如发明 NG 产品（溢胶缺乏）即报警，，，，，，并发信号给PLC 阻止 CV 运行; | |
| 手工调理图像收罗相机和条码识别相机的位置，，，，，，以顺应差别规格的液晶模组; | |
| 光学系统 | 1、设置2台500万彩色面阵相机，，，，，，一台用于图像收罗，，，，，，一台用于条码识别；；；；；； |
| 2、设置2套光学系统（包括光源，，，，，，镜头等），，，，，，一套用于图像收罗，，，，，，一套用于条码识别；；；；；； | |
| 最大取像宽度 | 16 mm |
| 检测精度 | ≥30 um |
| 像素精度 | 7 um/像素 |
| FOV |
16.9 mm×14.1mm(溢胶检测） 135mm×113mm（条码识别） |
应用领域
PCB Bonding 后检测 ACF 金手指溢胶不良

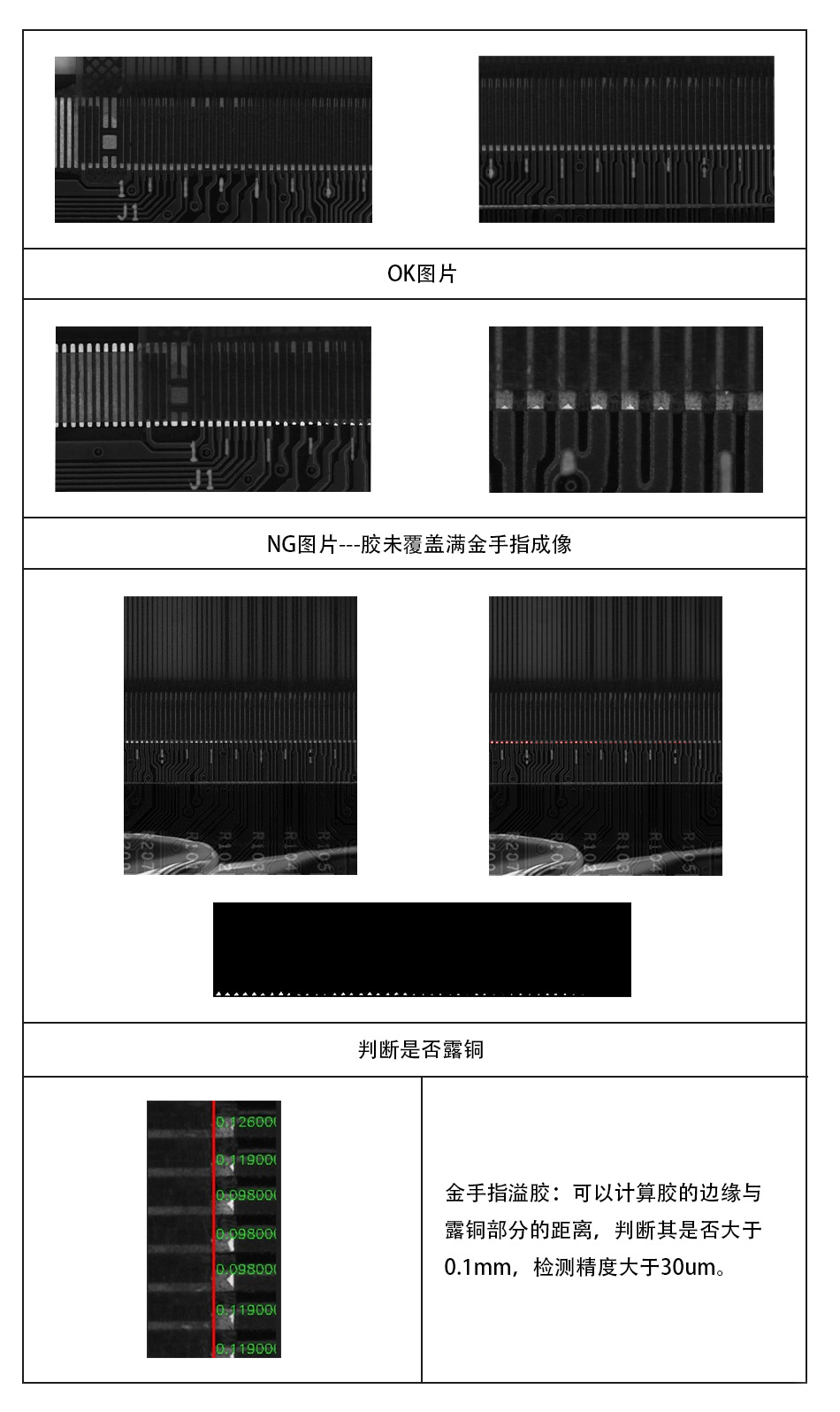

缺陷图片
3C产品外观缺陷AVI检查机主要用于3C产品外观的缺陷检测，，，，，，提高产线良率和生产厂家的制程控制能力。。。。。。主要应用领域包括手机、条记本电脑、平板电脑、液晶模组、可衣着装备、电视等。。。。。。 可检测的缺陷有：外貌划痕、铁壳/塑料件毛刺、破损、压伤、崩边、缺口、暗裂、毛刺、翘曲、异物、脏污、白点、气泡、针孔、高低等。。。。。。
审查更多
桌面型模组外观AVI检主要用于3C产品外观的缺陷检测，，，，，，提高产线良率和生产厂家的制程控制能力。。。。。。主要检测划痕、破损、压伤、崩边、缺口、暗裂、毛刺、翘曲、异物、脏污、白点、气泡、针孔、高低，，，，，，以及部件错、漏、反、多、歪斜、偏移、色差、尺寸、段差等。。。。。。
审查更多
一、FPC 行业检测挑战与 AI 视觉解决计划 柔性印刷电路板（FPC）作为电子产品小型化、轻量化的焦点组件，，，，，，其制造检测环节面临多重难题，，，，，，古板检测方法痛点显著，，，，，，AI 视觉手艺则实现了突破性解决。。。。。。 （一）古板检测痛点 1. 人工目检效率低：仅约 2-3 片 / 分钟，，，，，，且漏检率高达 15%-20%；；；；；； 2. 二维 AOI 局限性：无法识别笼罩膜起皱、胶层不匀称等三维缺陷；；；；；； 3. 细小缺陷难检测：对 < 20μm 的线路缺陷识别能力缺乏；；；；；； 4. 基材形变影响大：柔性基材易形变，，，，，，导致误判率偏高；；；；；； （二）AI 视觉突破性解决计划 针对古板检测痛点，，，，，，AI 视觉手艺从精度、顺应性、效率等多维度提出立异解决计划，，，，，，重塑 FPC 检测标准。。。。。。
审查更多
背光模组为液晶显示面板的要害零组件之一，，，，，，功效在于供应富足的亮度与漫衍匀称的光源，，，，，，使其能正常显示影像，，，，，，它的发光效果将直接影响到液晶显示�？？？？ ？？槭泳跣Ч�，，以是背光模组的质量尤为主要，，，，，，而背光模组外观缺陷AOI检查机可以在制程中对背光模组的质量举行检查，，，，，，确保背光模组的品质。。。。。。 背光模组外观缺陷包括：脏污、划伤、侧白、异物、膜材外露、膜移、线缺失、胶带爬坡、胶框内陷、胶框崎岖背板、胶带缺失、FPC偏移等；；；；；；背光模组外观缺陷AOI检查机用于替换人工目检，，，，，，实现机械换人。。。。。。
审查更多
FPC Bonding可以实现高效、稳固的电路毗连。。。。。。ACF胶是用于液晶面板的TAB或COG的Bonding，，，，，，其要求的手艺含量和精度都较量高，，，，，，PCB Bonding 后经�；；；；；；岱浩餉CF金手指溢胶不良，，，，，，本机台主要举行ACF金手指溢胶不良的检测，，，，，，提高产线良品率。。。。。。
