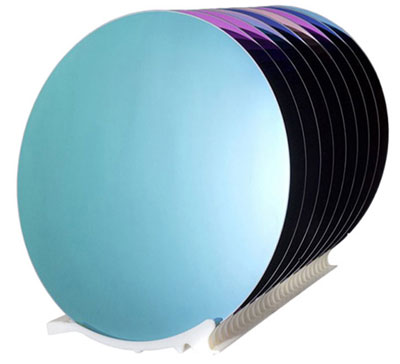

本计划主要用于对晶圆以及显示面板部分制程(如晶圆切片、研磨、减薄、划片等)之后的厚度丈量等 。。。。�？ ？？？？？？赏讲馐猿鲋柿献约旱�TTV\BOW\WRAP\SORI等参数误差 。。。。。
半导体工业是信息手艺焦点支持，，，，，晶圆作为半导体器件载体，，，，，其厚度精度直接决议器件性能、可靠性与本钱 。。。。。随着芯片特征尺寸缩� 。。。。。�，，，，晶圆厚度细小误差可能导致芯片故障，，，，，如高性能处置惩罚器中不匀称厚度会引发电流漫衍不均、爆发热门；；；；；；同时晶圆减薄工艺兴起，，，，，测厚成为制造要害环节，，，，，为工艺控制提供实时反� 。。。。。�，，，，阻止晶圆报废 。。。。。
古板丈量要领保存局限：接触式要领精度低且易损伤晶圆；；；；；；非接触式的白光干预仪对情形敏感，，，，，射线荧光法本钱高且有辐射，，，，，激光位移传感器在丈量透明或高反射率晶圆时易失真 。。。。。光谱共焦传感器融合光谱剖析与共焦成像手艺，，，，，使用差别波长光聚焦轴向位移差别丈量厚度，，，，，非接触、高精度且不受晶圆材质影响，，，，，可实时监测并与自动化系统集成实现闭环控制，，，，，对推动半导体工业生长意义重大 。。。。。
外洋方面，，，，，美、日、德处于领先 。。。。。美国英特尔、IBM 优化光学系统与算法，，，，，实现晶圆厚度实时监测；；；；；；日本尼康、佳能依附光学积累，，，，，研发高区分率、高速传感器，，，，，可亚微米级丈量；；；；；；德国米铱、西克产品高精度、高可靠，，，，，普遍应用于多领域 。。。。。
海内高校与科研机构前进显著：清华大学优化光学系统与算法，，，，，效果获企业应用；；；；；；浙江大学开发小型化、高精度传感器 。。。。。但现存缺乏：丈量精度、速率、稳固性难知足大规模生产需求，，，，，且传感器本钱高，，，，，校准维护重大，，，，，限制普遍应用 。。。。。
研究内容：一是剖析丈量原理，，，，，叙述复色光经光学元件处置惩罚历程，，，，，剖析晶圆特征对丈量的影响；；；；；；二是设计搭建系统，，，，，涵盖光源、光学系统等选型与调试；；；；；；三是测试剖析性能，，，，，评估精度、区分率等指标，，，，，提出优化步伐；；；；；；四是案例剖析，，，，，在生产场景应用系统，，，，，总结问题与计划 。。。。。
研究要领：接纳理论剖析、实验研究与案例剖析团结 。。。。。理论剖析涤讪基� 。。。。。�，，，，实验研究通过控制变量测试系统，，，，，案例剖析深入企业解决现实问题 。。。。。
光谱共焦传感器使用光的色散与共焦手艺，，，，，宽光谱复色光经照明孔、分光棱镜后，，，，，被物镜色散聚焦成彩虹状漫衍带，，，，，仅聚焦于物体外貌的光反射后经小孔进入光谱剖析仪，，，，，通过丈量波长并团结焦点共轭关系盘算距离 。。。。。
该原理优势显著：不受光强影响，，，，，镜头无发热，，，，，丈量稳固；；；；；；同轴共焦设计可应对被测物倾斜翘曲，，，，，无像差滋扰，，，，，适用于晶圆高精度丈量 。。。。。
丈量时，，，，，传感器光投射到晶圆，，，，，上外貌反射光波长对应传感器到上外貌距离 d1；；；；；；光穿透晶圆至下外貌反射，，，，，其波长团结折射率等参数可算得传感器到下外貌距离 d2 。。。。。晶圆厚度 t=d2-d1，，，，，现实丈量需思量情形与晶圆外貌状态，，，，，通过校准赔偿提升精度 。。。。。
系统由光源、光学镜头、探测器、数据处置惩罚单位组成 。。。。�？ ？？？？？？砉馄坠庠矗ㄈ� 400nm-2000nm 超一连谱光源）提供光信号；；；；；；光学镜头含照明与吸收物镜，，，，，认真聚焦与收光；；；；；；光谱剖析仪作探测器，，，，，精准测波长；；；；；；数据处置惩罚单位预处置惩罚信号，，，，，用算法盘算厚度 。。。。。各组件通过光纤与线路毗连，，，，，确保信号稳固传输 。。。。。
- 光源：选超一连谱光源，，，，，因其光谱规模广、一连稳固，，，，，适配差别晶圆，，，，，优于卤钨灯、氙灯 。。。。。
- 探测器：接纳 CCD 探测器，，，，，迅速度与区分率高，，，，，能捕获细微波长差别，，，，，知足高精度丈量，，，，，优于 CMOS 探测器 。。。。。
- 光学镜头：物镜焦距与数值孔径需匹配晶圆尺寸与精度要求，，，，，大数值孔径可提升迅速度与区分率，，，，，同时需包管镜头质量与兼容性 。。。。。
系统校准用标准厚度晶圆，，，，，比照丈量值与标准值，，，，，调解系统参数减小误差 。。。。。标定波长与距离关系，，，，，需用梯度厚度标准晶圆测反射光波长，，，，，通过最小二乘法建设对应模子 。。。。。操作时需包管情形稳固，，，，，多次丈量取均值，，，，，验证优化模子，，，，，确保丈量准确 。。。。。
特色计划
-
准确、快速
精度高，，，，，丈量速率快，，，，，可实现准确、快速的历程控制 。。。。。
-
适用广
用于检查任何事情零件外貌的厚度 。。。。。
-
视觉辅助
带视觉辅助，，，，，自动定位基板上晶圆位置 。。。。。
-
知足给个性化需求
编程简朴、快速，，，，，设置利便，，，，，可知足差别客户的个性化需求 。。。。。
