晶圆厚度丈量解决计划
本计划主要用于对晶圆以及显示面板部分制程(如晶圆切片、研磨、减薄、划片等)之后的厚度丈量等。。 。。。。。。浚浚浚浚�？？赏讲馐猿鲋柿献约旱腡TV\BOW\WRAP\SORI等参数误差。。 。。。。。。
一、晶圆测厚
1.1 配景与意义
半导体工业是信息手艺焦点支持， ，，，，，晶圆作为半导体器件载体， ，，，，，其厚度精度直接决议器件性能、可靠性与本钱。。 。。。。。。随着芯片特征尺寸缩小， ，，，，，晶圆厚度细小误差可能导致芯片故障， ，，，，，如高性能处置惩罚器中不匀称厚度会引发电流漫衍不均、爆发热门；；；； ；；；同时晶圆减薄工艺兴起， ，，，，，测厚成为制造要害环节， ，，，，，为工艺控制提供实时反响， ，，，，，阻止晶圆报废。。 。。。。。。
古板丈量要领保存局限：接触式要领精度低且易损伤晶圆；；；； ；；；非接触式的白光干预仪对情形敏感， ，，，，，射线荧光法本钱高且有辐射， ，，，，，激光位移传感器在丈量透明或高反射率晶圆时易失真。。 。。。。。。光谱共焦传感器融合光谱剖析与共焦成像手艺， ，，，，，使用差别波长光聚焦轴向位移差别丈量厚度， ，，，，，非接触、高精度且不受晶圆材质影响， ，，，，，可实时监测并与自动化系统集成实现闭环控制， ，，，，，对推动半导体工业生长意义重大。。 。。。。。。
外洋方面， ，，，，，美、日、德处于领先。。 。。。。。。美国英特尔、IBM 优化光学系统与算法， ，，，，，实现晶圆厚度实时监测；；；； ；；；日本尼康、佳能依附光学积累， ，，，，，研发高区分率、高速传感器， ，，，，，可亚微米级丈量；；；； ；；；德国米铱、西克产品高精度、高可靠， ，，，，，普遍应用于多领域。。 。。。。。。
海内高校与科研机构前进显著：清华大学优化光学系统与算法， ，，，，，效果获企业应用；；；； ；；；浙江大学开发小型化、高精度传感器。。 。。。。。。但现存缺乏：丈量精度、速率、稳固性难知足大规模生产需求， ，，，，，且传感器本钱高， ，，，，，校准维护重大， ，，，，，限制普遍应用。。 。。。。。。
1.2 研究内容与要领
研究内容：一是剖析丈量原理， ，，，，，叙述复色光经光学元件处置惩罚历程， ，，，，，剖析晶圆特征对丈量的影响；；；； ；；；二是设计搭建系统， ，，，，，涵盖光源、光学系统等选型与调试；；；； ；；；三是测试剖析性能， ，，，，，评估精度、区分率等指标， ，，，，，提出优化步伐；；；； ；；；四是案例剖析， ，，，，，在生产场景应用系统， ，，，，，总结问题与计划。。 。。。。。。
研究要领：接纳理论剖析、实验研究与案例剖析团结。。 。。。。。。理论剖析涤讪基础， ，，，，，实验研究通过控制变量测试系统， ，，，，，案例剖析深入企业解决现实问题。。 。。。。。。
二、光谱共焦传感器丈量原理剖析
2.1 光谱共焦基来源理阐释
光谱共焦传感器使用光的色散与共焦手艺， ，，，，，宽光谱复色光经照明孔、分光棱镜后， ，，，，，被物镜色散聚焦成彩虹状漫衍带， ，，，，，仅聚焦于物体外貌的光反射后经小孔进入光谱剖析仪， ，，，，，通过丈量波长并团结焦点共轭关系盘算距离。。 。。。。。。
该原理优势显著：不受光强影响， ，，，，，镜头无发热， ，，，，，丈量稳固；；；； ；；；同轴共焦设计可应对被测物倾斜翘曲， ，，，，，无像差滋扰， ，，，，，适用于晶圆高精度丈量。。 。。。。。。
2.2 丈量晶圆厚度的原理详述
丈量时， ，，，，，传感器光投射到晶圆， ，，，，，上外貌反射光波长对应传感器到上外貌距离 d1；；；； ；；；光穿透晶圆至下外貌反射， ，，，，，其波长团结折射率等参数可算得传感器到下外貌距离 d2。。 。。。。。。晶圆厚度 t=d2-d1， ，，，，，现实丈量需思量情形与晶圆外貌状态， ，，，，，通过校准赔偿提升精度。。 。。。。。。
2.3 与其他丈量要领比照优势
丈量要领
优势
局限性
白光干预仪
精度较高
对情形敏感， ，，，，，丈量速率慢
激光位移传感器
速率快、响应灵
测透明 / 高反射晶圆易失真， ，，，，，精度低
光谱共焦传感器
亚微米级精度， ，，，，，非接触无损伤， ，，，，，适配透明晶圆
本钱较高
三、光谱共焦传感器丈量系统搭建
3.1 系统总体架构设计
系统由光源、光学镜头、探测器、数据处置惩罚单位组成。。 。。。。。。浚浚浚浚�？？砉馄坠庠矗ㄈ� 400nm-2000nm 超一连谱光源）提供光信号；；；； ；；；光学镜头含照明与吸收物镜， ，，，，，认真聚焦与收光；；；； ；；；光谱剖析仪作探测器， ，，，，，精准测波长；；；； ；；；数据处置惩罚单位预处置惩罚信号， ，，，，，用算法盘算厚度。。 。。。。。。各组件通过光纤与线路毗连， ，，，，，确保信号稳固传输。。 。。。。。。
3.2 焦点组件选型依据
光源：选超一连谱光源， ，，，，，因其光谱规模广、一连稳固， ，，，，，适配差别晶圆， ，，，，，优于卤钨灯、氙灯。。 。。。。。。
探测器：接纳 CCD 探测器， ，，，，，迅速度与区分率高， ，，，，，能捕获细微波长差别， ，，，，，知足高精度丈量， ，，，，，优于 CMOS 探测器。。 。。。。。。
光学镜头：物镜焦距与数值孔径需匹配晶圆尺寸与精度要求， ，，，，，大数值孔径可提升迅速度与区分率， ，，，，，同时需包管镜头质量与兼容性。。 。。。。。。
3.3 系统校准与标定要领
系统校准用标准厚度晶圆， ，，，，，比照丈量值与标准值， ，，，，，调解系统参数减小误差。。 。。。。。。标定波长与距离关系， ，，，，，需用梯度厚度标准晶圆测反射光波长， ，，，，，通过最小二乘法建设对应模子。。 。。。。。。操作时需包管情形稳固， ，，，，，多次丈量取均值， ，，，，，验证优化模子， ，，，，，确保丈量准确。。 。。。。。。

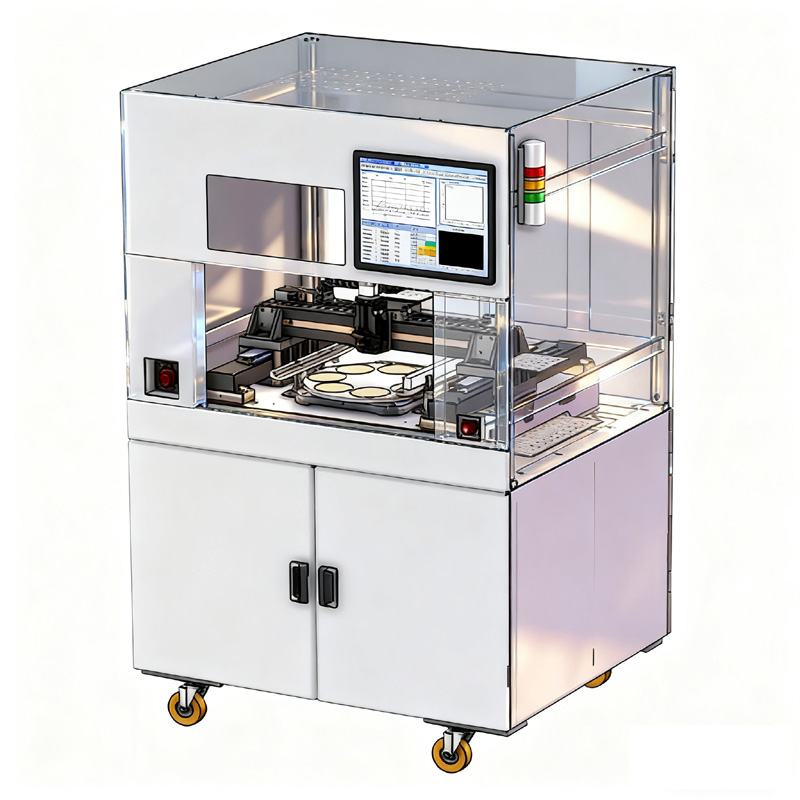

特色计划
准确、快速
精度高， ，，，，，丈量速率快， ，，，，，可实现准确、快速的历程控制。。 。。。。。。
适用广
用于检查任何事情零件外貌的厚度。。 。。。。。。
视觉辅助
带视觉辅助， ，，，，，自动定位基板上晶圆位置。。 。。。。。。
知足给个性化需求
编程简朴、快速， ，，，，，设置利便， ，，，，，可知足差别客户的个性化需求。。 。。。。。。
